NV gpgpu指令发射

先给出一个沮丧的结论：NVIDIA 没有公开一张可以跨架构泛化的物理拓扑图，告诉我们负责派发的模块（Dispatch Unit）、容量有限的派发通路（Dispatch Port）和真正接收并处理操作的执行流水线或功能部件（execution pipeline / functional unit）究竟怎样相连——这恰恰是我最想知道的信息😞，我也没能窥探出来。想了解到这个粒度的，别耽误时间看下面的正文了。

本文（想）弄清什么

1. 一个 warp 什么时候可以发射？
2. Warp Scheduler、Dispatch Unit、派发通路和后端执行资源分别做什么，它们到底怎样相连？没有公开的 NVIDIA GPU 内部拓扑图，我目前只能解释每一代的数量关系🙁
3. selected 是否等于 issued（似乎没必要，但是等会儿会有解释🤣🤣🤣），Scheduler 能否在前一条指令尚未执行完成时选择并发射下一条。
4. 一个 Warp Scheduler 配几个 Dispatch Units？一个 Dispatch Unit 每拍能发几条？这些数量怎样限制每拍最多能发几条？
5. 两条指令想在同一拍发出，需要几个dispatch port、dispatch path和哪些后端资源同时空闲？
6. 同一拍发两条指令，也就是 dual issue代表什么？为什么不能据此反推内部有几条物理通路？
7. FP64、MUFU 这类较窄的执行资源，可能要分几拍接收或处理一个 warp 的工作；这几拍忙在哪里？
8. 一条指令要用多个后端执行部件，而它们又共享派发通路时，是否必然要多拍？

本文参考的资料可以分为三类：

• NVIDIA 的官方资料：NVIDIA 白皮书、官方架构演讲、CUDA/Nsight 官方文档。
• NVIDIA 工程师提供的信息：在官方论坛给出的高层级说明。
• 实验推断：论文作者基于微基准测试提出的逆向模型。

把资料分成这几类，是因为有些说法并没有官方材料或者实验佐证。例如，“依赖的功能单元在硬件中太少的指令需要经由同一个 dispatch port 发射多次，并在此期间阻止其他指令发射”，就是未经验证的猜想，不能当作结论。

一、一条warp instruction的生命周期

一条 warp instruction 的发射依赖

发射一条指令的依赖

resident/active warp
  → 当前控制流确定 active mask
  → 下一条指令已取到并解码
  → 源操作数和 scoreboard 依赖就绪
  → barrier / synchronization 等同步条件允许前进
  → 本次发射所需的派发通路和目标执行流水线均能接收
  → eligible
  → Scheduler 选择并发射；Nsight 采样语义记作 selected，也就是已经 issued
  → 指令处于 in flight / 内部执行
  → result usable，依赖它的 consumer 可以 issue

• resident warp：已经驻留在一个 SM 上、占用了运行资源的 warp。
• eligible warp：下一条指令目前具备所有发射条件、可以参加本拍warp scheuler仲裁的 warp。
• issue：发射。
• selected：Nsight 的采样语义，表示已经从某个 eligible warp中 issue 了一条指令。
• in flight：指令已经发射，正在流水线或队列里，但结果还不一定能用。
• consumer：会读取前面 producer（生产者）结果的后续指令。

selected 在 Nsight 里已经表示发射

在 Nsight 的精确定义中，selected 表示已经 issued（是否能够证明warp scheduler select warp和dispatcher 发射指令是不能分割的🤔）：

• 在 Nsight Compute 的 Scheduler Statistics模型中，Scheduler 选择一个 eligible warp，并从该 warp issue 一条或多条指令。
• 在 Warp Stall Reasons的采样语义中，selected 明确定义为该 warp 被 micro scheduler 选中并已 issue 一条指令；not_selected 则是 warp 虽 eligible，但本周期选择了别的 warp。

所以，不能把 Nsight 的 selected 解释成“Scheduler 已预选一条还未 issue 的指令，并让它长期排队”!!! 而且，收集到的公开资料也没有证明一个跨架构通用的 select-to-issue queue。不能据此说这里有类似 x86 CPU 的 uop queue，让 Scheduler 预先选择很多尚未 issue 的普通指令。

这不是在断言芯片内部绝对不存在任何缓冲。Volta 的官方 Hot Chips 图明确画有 MIO Queue。MIO 是 NVIDIA 对一类非 L1TEX 操作路径使用的名称，这个队列可以保存某类 MIO 指令供稍后调度；但它是特定路径上的公开队列，不能外推成所有 selected 指令共有的通用队列。对未公开的内部 pipeline register 或 queue，目前的结论还是：公开资料不足（当然也可以逆向）。

二、Scheduler、Scoreboard、Dispatch 和执行部件分别做什么

Warp Scheduler、Dispatch Unit、Dispatch Port 和执行流水线是什么关系

四者处在不同层次，不能互相当作同一个部件：

后面的逻辑图里，做算术运算的部件叫 ALU，做特殊函数的部件叫 SFU，负责加载和存储的访存部件叫 LSU。

部件	作用
Warp Scheduler	在分配给它的 resident warps 中检查候选，用调度统计的高层说法，就是选择一个 warp 当前可以发的下一条指令。
Scoreboard	跟踪尚未解除的动态依赖和部分顺序条件，让过早读取、覆盖或越过顺序的指令先等一等。
Dispatch Unit	NVIDIA 公开架构图中承接派发的模块或能力；它把 Scheduler 选出的指令往后端送。
Dispatch Port/path	某类有限的派发入口、通路或带宽资源，不是 ALU 那种“做加法/乘法”的功能部件。
Execution pipeline	执行流水线，强调一条操作怎样分阶段进入和处理。
Functional unit	功能部件，强调真正做计算或访存的硬件，例如 ALU、SFU、LSU。下文不需要细分时，把两者合称“后端执行资源”。

下面的图只表示调度语义上的逻辑关系，不是 NVIDIA 已公开的物理拓扑：

             resident warps
          W0  W1  W2  W3 ...
                   │
                   ▼
          ┌────────────────┐
          │ Warp Scheduler │  选择“哪个 warp 的下一条指令”
          └───────┬────────┘
                   │ issue
                   ▼
          ┌────────────────┐
          │ Dispatch Unit  │  承接派发、路由和仲裁
          └───────┬────────┘
                   │
      ┌────────────┼────────────┐
      │            │            │
dispatch      dispatch      dispatch       逻辑上的有限入口/通路
port/path A   port/path B   port/path C
      │            │            │
      ▼            ▼            ▼
  FP/INT         LD/ST          MUFU        execution pipelines
  pipeline       pipeline       pipeline
      │            │            │
      ▼            ▼            ▼
    ALUs          LSU         SFU lanes     真正执行操作

• Warp Scheduler 在统计模型里选的是某个 warp 当前可以发射的下一条指令。Volta 以后，同一 warp 的线程可以位于不同程序位置；
• Dispatch Unit 是公开框图里的派发模块，但 Dispatch Unit 和 Dispatch Port 是否一一对应，暂时未知。
• Dispatch Port/path 是对有限派发入口、通路或共享带宽的资源描述，不是物理部件。
• Execution pipeline 和 functional unit 不是完全同义词。前者强调分阶段接收和处理，后者强调真正完成计算或访存；本文统称它们为“后端执行资源”。一次能处理多少 lane、隔多久能接下一条工作、多久以后结果能用，也是三个不同属性。

这几层可以记成：

Scheduler：这一拍选哪个 warp？
Scoreboard：这条指令的依赖和顺序条件解除了吗？
Dispatch：这条指令能否被送进去？走哪条路？
Pipeline：这一拍能否接收新工作？
ALU/SFU/LSU：接收后如何完成计算或访存？

Dispatch Unit 和 Dispatch Port 有关系吗

有逻辑关系，可以粗略类比：

Dispatch Unit = 交换机
Dispatch Port = 交换机上的端口

但在 NVIDIA 的语境里，这个类比不能机械化。公开资料没有证明 1 个 Dispatch Unit = 1 个物理 Dispatch Port。一种可能是，一个 Dispatch Unit 能走多条派发通路：

一个 Dispatch Unit
    ├── path/port A
    ├── path/port B
    └── path/port C

另一种可能是，多个派发来源共用一条通路：

Dispatch Unit A ─┐
                 ├── shared dispatch path/port
Dispatch Unit B ─┘

更严谨的说法是：Dispatch Port 是 Dispatch Unit 执行派发时可能使用和争用的有限路径资源；两者是否一一对应、port 位于 DU 内部还是后端入口处，公开资料通常没有说明。

Dispatch Port 和后端执行部件有关系吗

也有逻辑关系。Dispatch Port/path 决定指令能否被送往相应的 execution pipeline。概念上可能是：

                  ┌── FP32 pipeline ── FP32 ALUs
Dispatch logic ───┼── FP64 pipeline ── FP64 ALUs
                  ├── MUFU pipeline ── SFU
                  └── INT pipeline  ── INT ALUs

某些执行流水线可能各走不同路径：

port A → FP32 pipeline
port B → Tensor pipeline
port C → LD/ST pipeline

也可能多个后端共用某一级派发能力：

             ┌→ FP16 pipeline
shared path ─┤
             └→ Tensor pipeline

三、一条指令的发射条件

一条指令的所有发射依赖

公开资料足以说明，一条指令的发射会同时受数据依赖和后端资源可接受性约束；但资料不足以恢复 Warp Scheduler → Dispatch Unit → Dispatch Port → execution pipeline 的完整物理连线。

instruction valid / decoded
        +
scoreboard：输入依赖和相关顺序条件已解除
        +
barrier / control：warp 允许前进
        +
dispatch：所需 path 可以接受
        +
execution pipeline：目标后端可以接受
        ↓
成为本周期的可发射候选
        ↓
selected / issued

最好有实际的证据，Nsight 就对发射的阻塞原因做了细致的 profiling，所以我们直接从 Nsight 的手册入手。Nsight Compute Profiling Guide 对 eligible warp 的高层描述明确包含：指令已解码、输入依赖已解除，以及 function unit 可用。常见状态和阻塞原因包括：

• long_scoreboard / short_scoreboard：warp 正等待某个 producer 的依赖条件解除。
• math_pipe_throttle：warp 正等待 execution pipe 可接受新工作。
• dispatch_stall：指令已 ready，但 dispatcher 因其他冲突或事件暂不发射。
• barrier：warp 正等待 CTA 同步条件。
• not_selected：warp 已是 eligible 候选，但本拍仲裁结果是其他 warp。
• selected：已经 issue 指令。

这些是性能分析器给出的语义分类，不是物理连线探针。尤其不能拿一个 stall 指标，反推出“某个 Dispatch Unit 必然连着某个物理 port”。

Scoreboard 负责什么

Scoreboard 不能简单概括为“记录一个 warp 内的所有数据依赖”，也不只是一张“寄存器 ready bit 表”。Nsight Compute 的 Instructions & Dependencies 文档说明，scoreboard 用于协调：

• RAW（read after write，真数据依赖）：consumer 不能在 producer 的结果可用前读取它。
• WAR（write after read，反依赖）：后续 writer 不能过早覆盖仍在被先前操作读取的状态。
• state update（状态更新）：某些操作完成前，与其状态更新相关的后续操作需要等待。
• instruction-level memory ordering（指令级内存顺序）：协调需要由 scoreboard 表达的指令间内存顺序关系。

在公开可观察的抽象中，scoreboard 建立的是 scoreboard producer → scoreboard consumer 关系：

producer issue
    ↓
建立 pending scoreboard dependency
    ↓
consumer 到达时检查该 dependency
    ↓
producer 所需的结果、读取、状态更新或顺序条件完成
    ↓
dependency 解除，consumer 可以继续参与 issue

寄存器结果是最常见的例子：

LDG  R8, [R2]       // scoreboard producer：R8 尚未 ready
FFMA R9, R8, R4     // scoreboard consumer：读 R8 前必须等待

注意：普通寄存器是 thread-private 的，因此 consumer 等待的直接 scoreboard producer 通常是同一 warp 先前发射的操作。但数据内容不一定由当前 warp 创建：

W1: STS [shared_addr], R2
    BAR.SYNC

W0: BAR.SYNC
    LDS R4, [shared_addr]   // W0 的 scoreboard producer
    IADD R5, R4, 1         // W0 的 scoreboard consumer

R4 的数据可以由 W1 经 shared memory 提供，但 W0 的 scoreboard 直接跟踪的是 LDS → IADD，不是一条 W1.STS → W0.IADD 的跨 warp 寄存器依赖边。W1 与 W0 之间的到达和可见性由 shared-memory ordering 与 BAR.SYNC 保证。

long_scoreboard 和 short_scoreboard 主要区分 producer 路径，不是一条通用的 cycle 阈值：

• long_scoreboard：等待 L1TEX 路径上的 local/global/surface/texture 操作产生的 scoreboard dependency。L1TEX 是一级缓存、纹理和相关访存操作经过的路径。
• short_scoreboard：等待非 L1TEX 的 MIO 操作产生的 scoreboard dependency，常见于 shared memory，也可见于 MUFU 和某些动态分支。

“barrier”需要区分：

• thread synchronization barrier，例如 BAR.SYNC / BAR.WARP.SYNC，等待线程或 warp 到达；它不是普通 scoreboard dependency。
• instruction dependency barrier/token，表示某个先前操作尚未完成；它属于 scoreboard 式的依赖跟踪。

大白话说，Scoreboard 记着这个 warp 还有哪些前置工作没完成。它会拦住仍有 RAW、WAR、状态更新或指令级内存顺序条件没有解除的后续指令。它主要跟踪 producer 和 consumer 之间这些动态依赖，不负责线程是否都到达同步点，也不负责执行流水线容量和 dispatch 仲裁。它更不是完整的 CUDA 内存一致性模型。

Scheduler 如何得到所需信息

不是 Warp Scheduler 维护所有状态。各模块会告诉调度器“依赖好了没有”“同步条件到了没有”“后面现在接不接得下”。下面这些名字只是本文的逻辑示意，不是 NVIDIA 公布的真实信号名：

依赖检查       → 源操作数已就绪
同步与控制     → warp 可以前进
派发逻辑       → 所需通路可以接收
流水线或队列   → 后端可以接收

这些信号如何在电路上分层、是组合逻辑还是跨流水级传递，公开资料没有给出跨架构答案。Scheduler 和 Dispatch 在职责上确实分开：Scheduler 决定“选谁去发射”，Dispatch决定“这条路能否接受并将它送往哪里”。但不能由此假定中间存在一个通用、足够深的 issue queue，让 Scheduler 不理会后端限制而持续预选指令。

              发射请求
Scheduler  ─────────────→ Dispatch/backend
    ▲                              │
    └──── 可以接收 / 暂时接不下 ──┘

在 Nsight 语义中，selected 已经表示被选中并 issue。Volta 官方图确实画出了特定的 MIO Queue，但这不能证明所有 math 指令都经过一个同类通用队列。

选择下一 warp、共享 port、双发和单指令使用两个功能单元

1. Warp Scheduler 选中一个 warp 后，不必等到 issue 此指令，就可以再选下一个 eligible warp 吗：在 Nsight 定义中，selected 已经表示该 warp issued an instruction；没有公开的通用“selected 但尚未 issue”状态或队列，所以我们不能猜测warp scheduler选中一条指令后，先挂着，dispatch unit之后再issue。
2. 不同功能单元共用 Dispatch Port，是否意味着这些指令要竞争发射机会：如果两条指令确实必须使用同一个、每周期只能接受一条指令的 path，它们就要竞争。但“不同功能单元共用同一物理 port”本身也需要具体架构证据。
3. 如果一条指令用到不同功能单元，而且它们共用一个 Dispatch Port，是否要两个 cycle：不一定。拍数取决于 port transaction 数量和每拍接受能力，第四章会单独拆开。
4. 两条指令使用不同功能单元，为什么仍可能共享同一 Dispatch Port：功能单元不同，只说明最终执行位置不同；它们仍可能共享上游派发入口、操作数路径或仲裁资源。具体 NVIDIA 连线未公开，不能把这种可能性画成已经确认的拓扑。
5. 两条指令同时发射，使用多个 Dispatch Units 后是否就不会占用同一 Dispatch Port：不保证。即使有多个 Dispatch Units，两条指令仍可能因共享 path、目标 pipeline、源操作数路径或 pairing rule（哪些指令组合允许同拍配对）冲突而不能双发。

四、multi-cycle

讨论 FP64、MUFU 或任何“多周期”指令时，至少要分清下面四个metric：

1. 结果可用延迟（result-use latency）：producer 发射后，过多少拍它的结果才能被 dependent consumer 使用。
2. 相邻同类指令进入间隔（initiation interval）：同一条 pipeline 隔多少拍能接收下一条同类独立指令。
3. 平均吞吐（throughput）：稳定运行时，单位时间平均完成或接受多少工作。
4. dispatch path/port 占用时间：同一条指令到底让某条派发路径连续多少拍不能接别的工作。

一个 32-thread warp 的 FP64 指令遇到一条每拍只能处理 8 lanes 的窄流水线时，multi-cycle行为可能来自三种不同实现：

模型 A：Dispatch path 连续四拍传送四个 lane group
模型 B：指令只经过 Dispatch path 一次，pipeline 内部分四拍处理
模型 C：指令先进入内部 queue，再由 queue 分四拍喂给后端

一条指令的两个功能单元共享同一 port 时究竟需要几拍

关键在于：一条指令通过这个 port 需要产生几次 transaction，以及 port 每拍能接受几次 transaction。transaction 在这里就是一次经过该路径、被路径接受的传输单位。通用公式是：

dispatch cycles 的下界
    = ceil(required port transactions / transactions accepted per cycle)

ceil 表示向上取整。但 NVIDIA 通常没有公开这里的 transaction 数量和 port 容量，所以公式不能凭空给出具体拍数。

一种实现是“一次 transaction 后扇出”：

                    ┌→ Functional Unit A
Dispatch Port ──────┤
                    └→ Functional Unit B

时序可能是：

cycle N：一条指令经过 port，一次被两个后端接受
cycle N+1：port 可以接收下一条兼容指令

此时从 SASS 高层视角看仍是一条指令，dispatch path 可能只使用 1 拍，A/B 后端随后各自执行很多拍。尽管两个功能单元“共享这个 port”，也不意味着必须经过两次。

另一种实现是“两个 micro-op 串行通过单容量 port”。micro-op 是一条指令在芯片内部拆出的更小操作：

micro-op A ─┐
            ├→ 每拍容量为 1 的 shared port
micro-op B ─┘

如果两个 micro-op 必须分别经过该 port，时序可能是：

cycle N：port 发送 micro-op A → Functional Unit A
cycle N+1：port 发送 micro-op B → Functional Unit B

这时该通路至少要用 2 拍来接收这些内部操作。但外部看到的仍然可能只是一条 SASS 指令；第二拍不代表程序里又出现了一条新的 SASS 指令。至于 profiler 怎样统计 selection、哪一级保存这条指令，公开资料没有说明。

所以，只有同时证明“该指令产生两个 port transactions”和“该 shared port 每拍容量为 1”，才能得出“至少两拍”。“使用两个功能单元”本身不足以得出这个结论！

五、一拍能发射几条指令

issue width、dual issue

issue width 是一个 Scheduler/dispatch unit在一拍内最多能发射多少条指令。dual issue 是一拍发射两条指令。

同拍发两条，只表示两条兼容的指令在这一拍都成功发了出去；它本身没有告诉我们内部用了几条物理通路。

Dispatch Unit 的每周期能力、数量关系和多周期行为

1. 一个 Dispatch Unit 一个 cycle 发送一条指令：一个 Dispatch Unit 是否每 cycle 发送一条：没有跨架构统一答案。GP100 每个 processing block 是 1 个 Scheduler、2 个 Dispatch Units，并公开每 Scheduler 每 clock 最多 dispatch 两条 warp instructions；Volta 的 Math Dispatch Unit 标为 1 Warp Inst/clk；Turing、A100、Hopper 等官方图通常标 32 thread/clk。
2. 为什么 Scheduler 和 Dispatch Unit 不总是 1:1：官方公开了模块数量和 dispatch width，没有公开选择 1:2 或 1:1 的电路、面积、功耗理由。
3. 窄流水线可能让一个 warp 跨多拍 selected and dispatched。内部每拍传的是 lanes、micro-ops 还是其他表示，哪一级保存状态、怎样统计 selection，都没有公开。
4. Dispatch Port不是功能单元的端口，port 可以表示某个共享派发入口或路径，但公开资料没有给出通用的 Dispatch Unit → Dispatch Port → functional unit 固定连线。只能使用具体架构已经画出的逻辑路径。

dual issue

目前可参考的资料有两类：

• NVIDIA 官方：Maxwell Tegra X1 和 Pascal GP100 宣称每 Scheduler 每 clock 可 dispatch 两条 warp instructions。
• 原始研究中的逆向报告：Volta 微基准报告 §2.1称，Maxwell/Pascal control encoding 的 stall/yield bit 组合可让一个 processing block 的两个 dispatch units 同时 dispatch 同一 warp 的两条相邻指令；作者又称在 Volta 生成代码中未观察到 dual issue。

dual issue是发射同一warp的两条指令还是发射多个warp的不同指令，不能确定：

• Maxwell/Pascal 的逆向报告说的是同一 warp 的两条 consecutive instructions，也就是相邻指令。
• Nsight 的表述是被选 warp 发射“一条或多条指令”。

六、不同 NVIDIA 架构分别公开了什么

下面的公开图只能展示模块数量，不能证明物理 port 怎样连。

Maxwell：Tegra X1

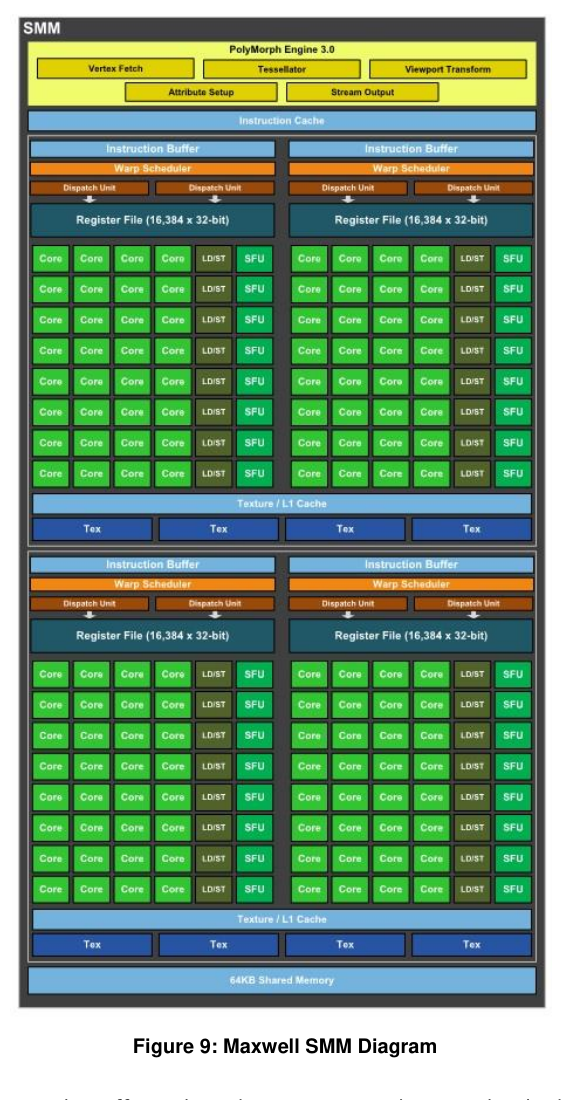

Tegra X1 Maxwell whitepaper，第 14 页 Figure 9把一个 SM 分成四个 32-CUDA-core processing blocks；每个块画出 1 个 Warp Scheduler、2 个 Dispatch Units、1 个 Register File，以及 Core、LD/ST、SFU。文中称每个 Scheduler 每时钟可为一个 warp dispatch 两条指令。

就这份白皮书描述的 Tegra X1 Maxwell SMM 而言，每个相关 processing block 是 1 Scheduler + 2 Dispatch Units，正文也明确写了每 Scheduler 每 clock 两条指令。Figure 9 没有 Dispatch Port 标签，也没有画出 Dispatch Unit 到执行单元的可达集合或仲裁线；“每时钟两条”也不代表任意两条 opcode 都能配对。

Pascal：GP100

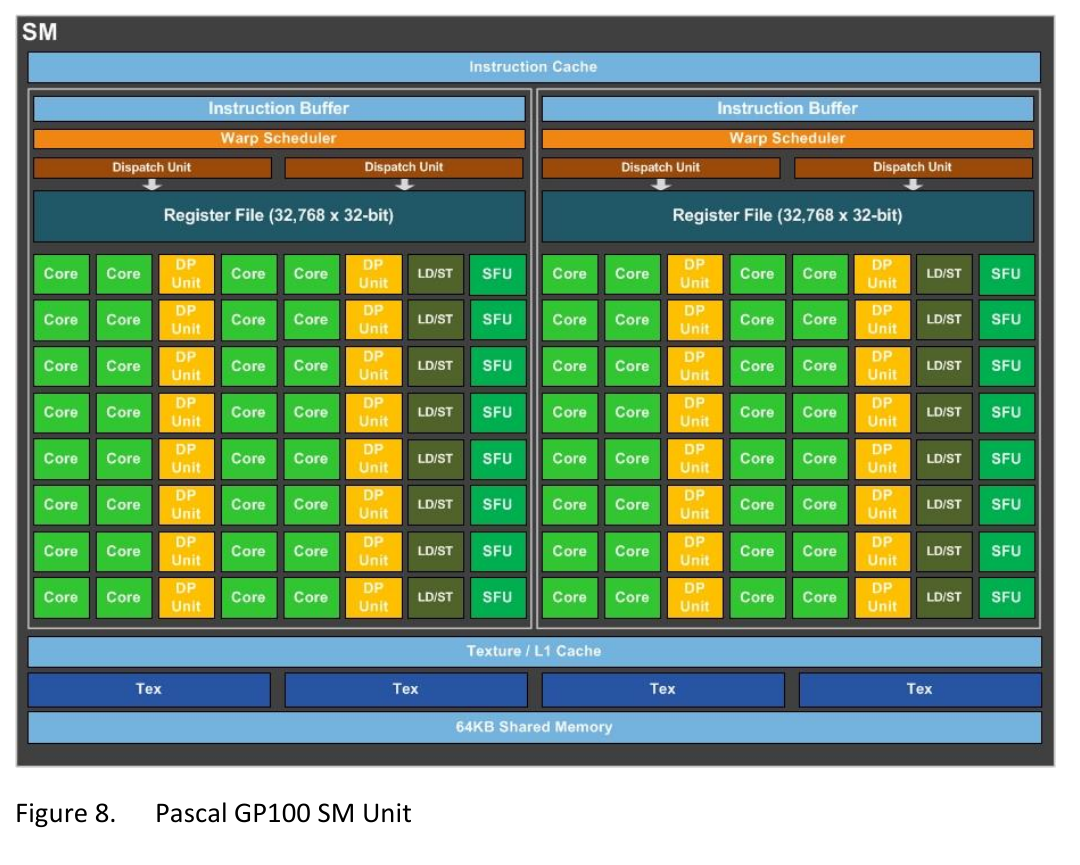

Pascal GP100 whitepaper，第 12 页正文和第 13 页 Figure 8说明：一个 GP100 SM 有两个 processing blocks；每块含 32 个 FP32 CUDA Cores、instruction buffer、1 个 Warp Scheduler 和 2 个 Dispatch Units。每个 Scheduler 每时钟可以 dispatch 两条 warp instructions。

GP100 资料公开了 1 Scheduler : 2 Dispatch Units，也公开了每 Scheduler 每时钟两条 dispatch。两个 Dispatch Units 各能访问哪些 pipeline、是否共享入口、能否接受任意 opcode pair，这张图都没有回答。

Volta：GV100

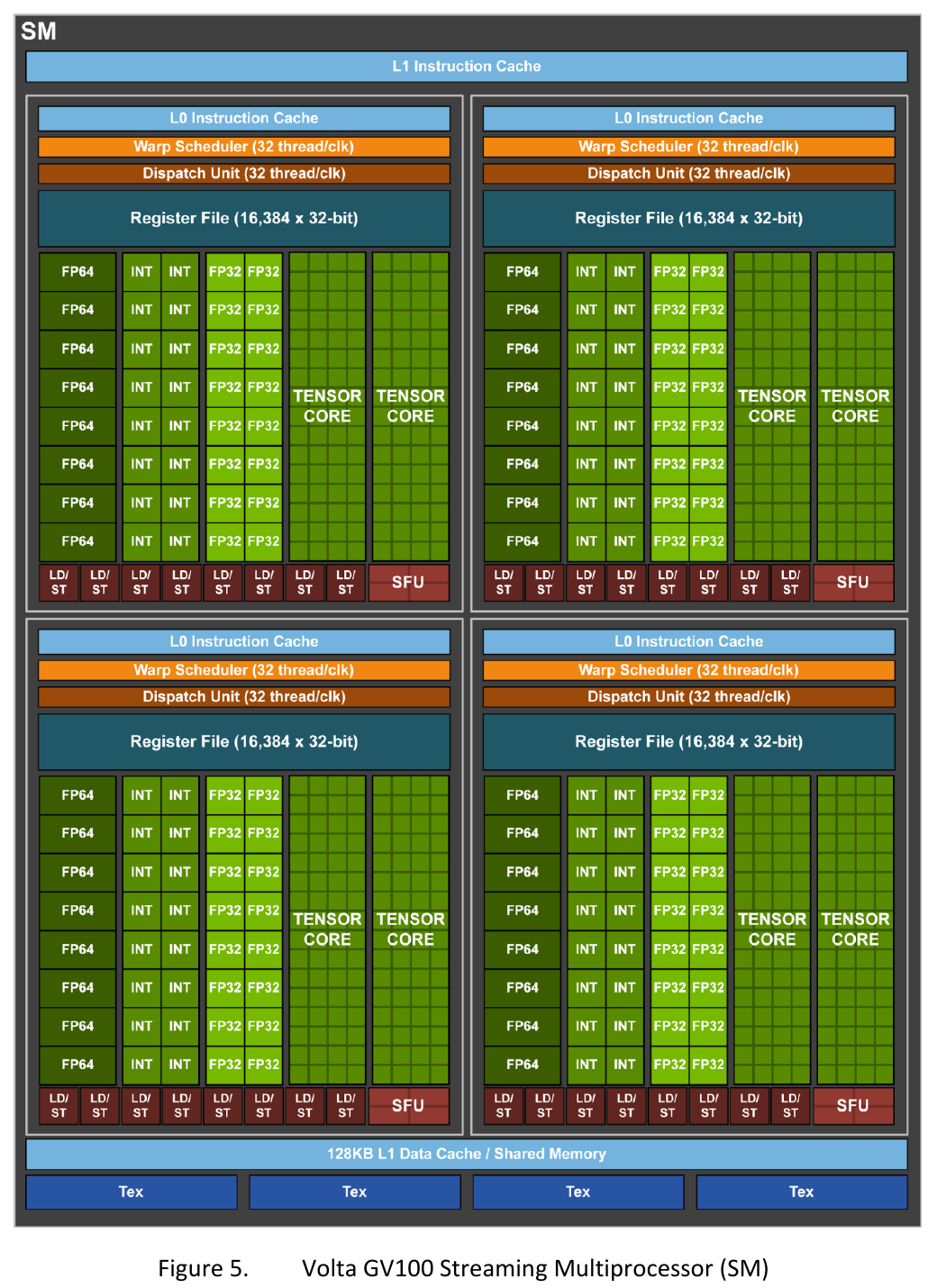

Volta GV100 whitepaper，第 12–13 页、Figure 5说明 GV100 SM 有四个 processing blocks；每块含 16 FP32、8 FP64、16 INT32、2 Tensor Cores、L0 instruction cache、1 Warp Scheduler、1 Dispatch Unit 和 64 KB Register File。图中 Scheduler 与 Dispatch Unit 均标为 32 thread/clk。

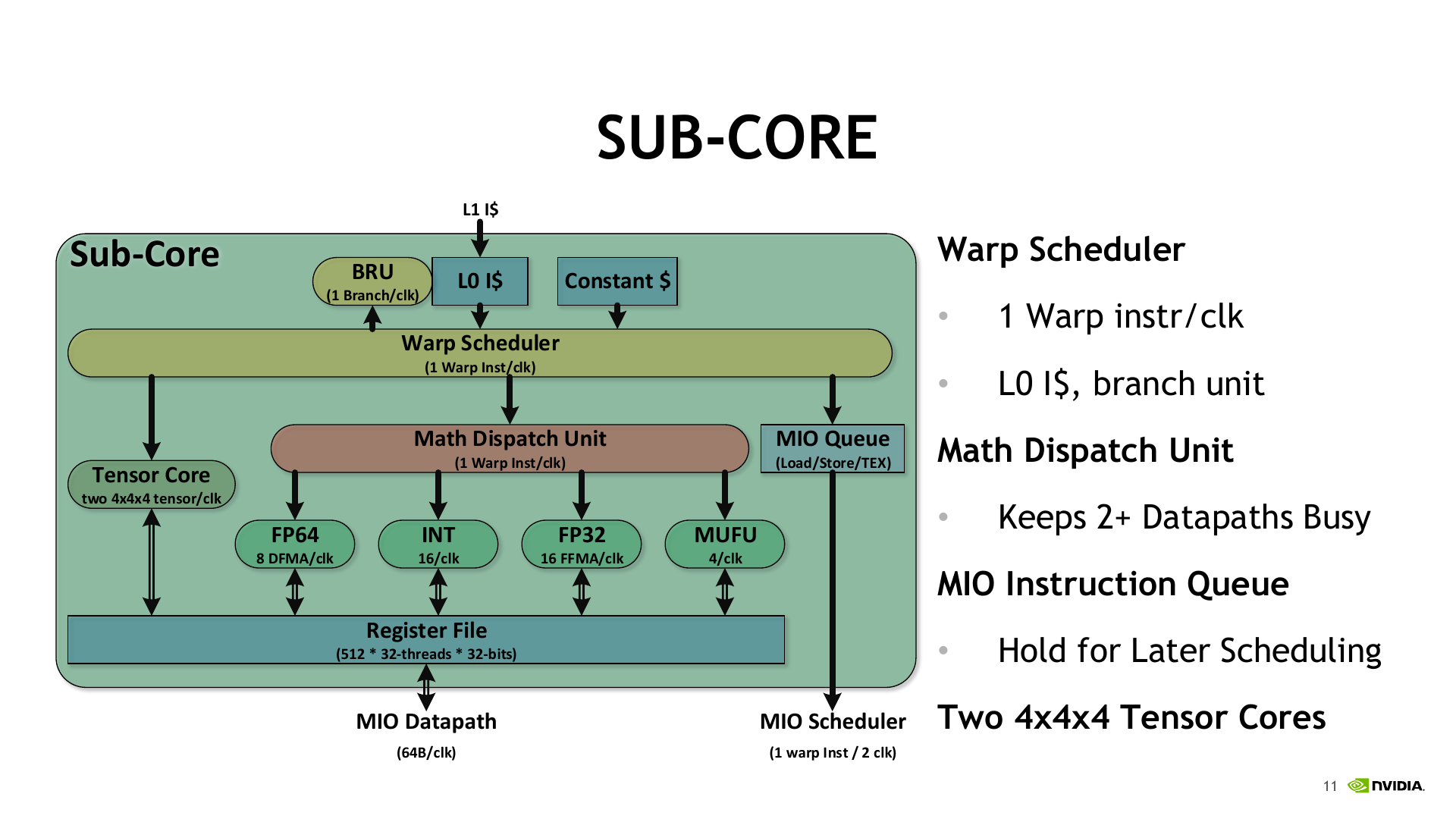

NVIDIA 的 Volta Hot Chips 29 演讲，slide 11进一步给出 GV100 一个 sub-processor block 的局部路径：Warp Scheduler 为 1 Warp Inst/clk，Math Dispatch Unit 为 1 Warp Inst/clk；图中 Math Dispatch Unit 指向 FP64、INT、FP32、MUFU，并标出 FP64 8 DFMA/clk、INT 16/clk、FP32 16 FFMA/clk、MUFU 4/clk。该 slide 还画出 Warp Scheduler → Tensor Core，Tensor Core 标为 two 4×4×4 tensor/clk；另一条路径为 Warp Scheduler → MIO Queue → MIO Scheduler，MIO Scheduler 标为 1 Warp Inst / 2 clk。

这两张 Volta 图比其他代多公开了一步：Hot Chips 图确实画了局部 dispatch 路径和特定的 MIO Queue，也标出了若干模块速率。但图上没有名为 Dispatch Port 的模块，没有说明箭头对应哪些物理 port，也不能把 MIO Queue 外推成所有指令共用的 select-to-issue queue。

Turing

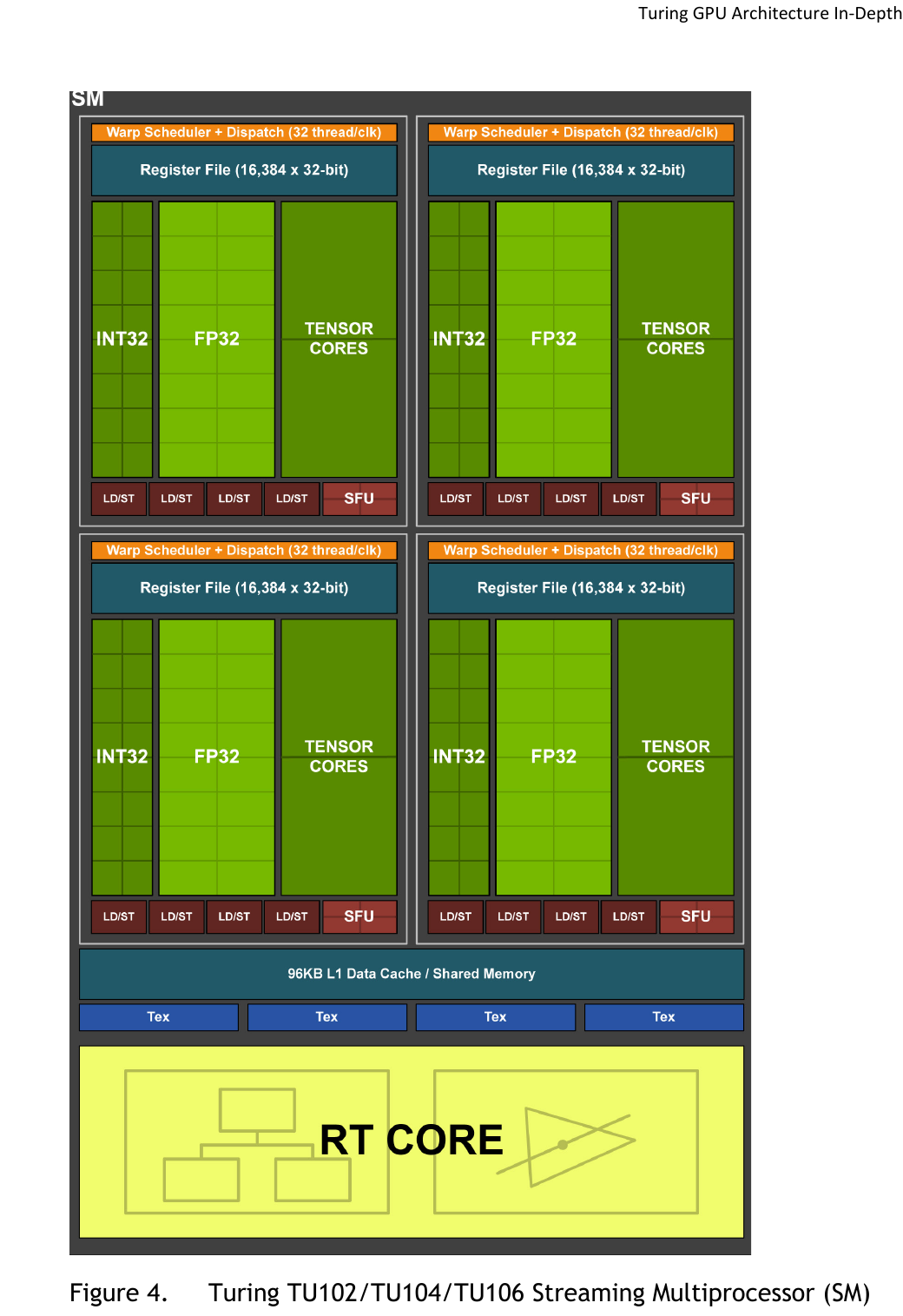

Turing whitepaper，第 11–12 页、Figure 4说明 Turing SM 也分成四个 processing blocks；每块有 16 FP32、16 INT32、2 Tensor Cores、1 Warp Scheduler、1 Dispatch Unit、L0 instruction cache 和 64 KB Register File。正文说明独立 INT32 execution unit 可以与 floating-point math 并行执行。

Turing 公开为每个 processing block 1 Scheduler + 1 Dispatch Unit，正文还支持独立 INT32 与浮点后端并行。不过后端能并行，不等于所有 INT/FP 指令对都能同周期 issue；图中也没有 port 数量和路由。

Ampere：A100

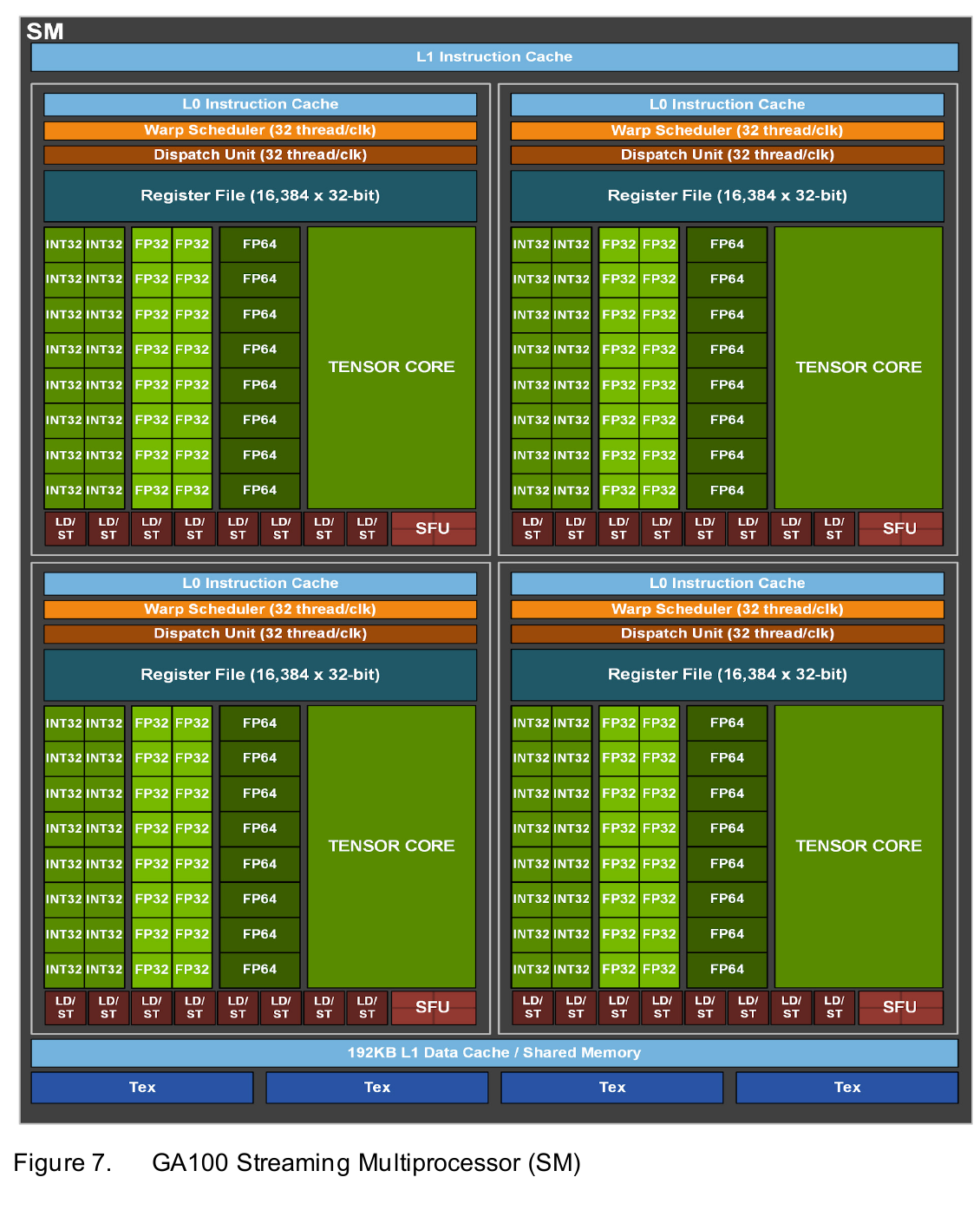

A100 whitepaper，第 20、22 页、Figure 7画出 GA100 SM 的四个重复面板；每个面板列 1 个 Warp Scheduler（32 thread/clk）、1 个 Dispatch Unit（32 thread/clk）、1 个 16,384×32-bit Register File，以及 INT32、FP32、FP64、Tensor Core、LD/ST 和 SFU。

GA100 图能确认每个重复面板列出 1 Scheduler + 1 Dispatch Unit 及相应后端资源。方框的排列仍不是物理连线，不能拿来数 port 或推断同拍配对规则。

Hopper：H100

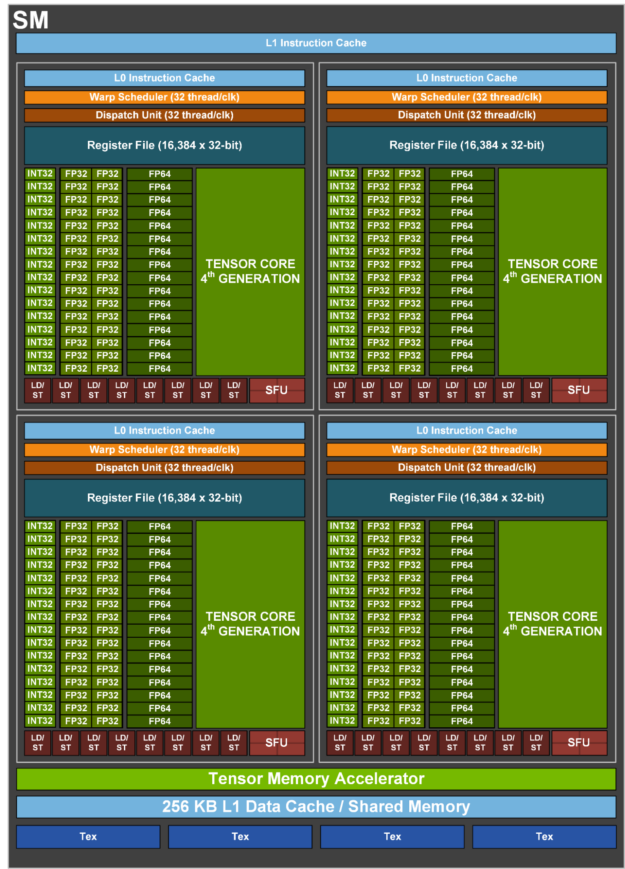

Hopper architecture in-depth，Figure 4的 GH100 SM 图也有四个重复块；每块列 1 个 Warp Scheduler（32 thread/clk）、1 个 Dispatch Unit（32 thread/clk）、1 个 16,384×32-bit Register File，以及 INT32、FP32、FP64、第四代 Tensor Core、LD/ST、SFU。SM 级还列出 TMA 与 256 KB L1/shared memory。TMA 是 Tensor Memory Accelerator，用来搬运多维 tensor 数据。

GH100 图确认了上述块级模块和容量标注，但没有画出 Dispatch Unit 到各 pipeline 的物理 port 连线；也不能只看 32 thread/clk，就推出任意 opcode 的实际发射率或吞吐。

Blackwell：Blackwell Ultra

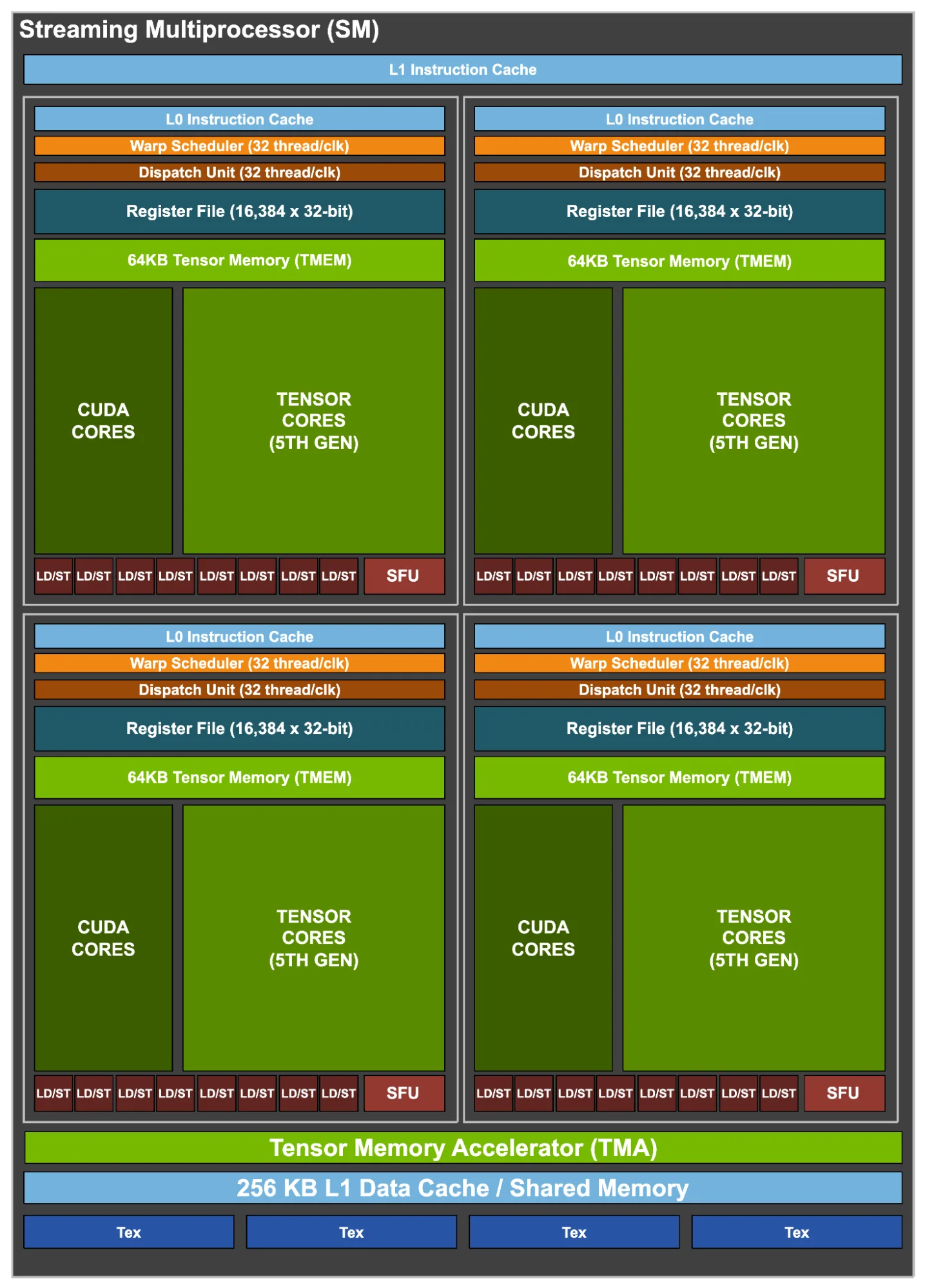

Inside NVIDIA Blackwell Ultra，Figure 2称其 SM 包含 128 CUDA Cores、4 个第五代 Tensor Cores、256 KB TMEM 和 SFU；图中四个重复块各列 1 个 Warp Scheduler（32 thread/clk）、1 个 Dispatch Unit（32 thread/clk）、1 个 16,384×32-bit Register File、64 KB TMEM，以及 CUDA Cores、Tensor Cores、LD/ST、SFU。TMEM 是 Tensor Memory，是给 Tensor Core 路径使用的片上专用存储。

本文所引 Blackwell Ultra 图公开到了块级模块、数量和部分容量。Dispatch Port 拓扑、DU 到后端的完整可达关系和内部仲裁时序，仍然没有公开。

把这些图放在一起，只能得到有限的特定结构：

• Maxwell Tegra X1 与 Pascal GP100 是每个相关 processing block 1 Scheduler + 2 Dispatch Units，并明确给出每 Scheduler 每 clock 最多 dispatch 两条
• Volta 的演讲把 Scheduler 和 Math Dispatch Unit 标为 1 Warp Inst/clk

七、【不】能确定的结论

已有支持

• Nsight 语义中的 selected 已表示指令 issued；not_selected 表示 eligible 但本拍未被选。
• 发射成功、执行完成、结果可供依赖指令使用，是三个不同边界。
• active mask 决定这条 warp instruction 的哪些 lane 参与执行；inactive lane 不是数据就绪前提。
• issue 同时受 scoreboard 依赖、barrier/control、dispatch 和目标 pipeline 可接受性约束。
• Scoreboard 跟踪 producer/consumer 之间尚未解除的 RAW、WAR、state update 和部分 instruction-level memory ordering 条件；thread synchronization barrier 不是普通 scoreboard dependency。
• 各代官方资料能支持各自图中 Scheduler、Dispatch Unit 和后端模块的数量或标注速率；Volta Hot Chips 图还能支持特定 Math/MIO 局部路径与 MIO Queue 的存在。

只在前提下成立

• 如果两条指令需要同一个、每拍只能接受一份工作的资源，它们会竞争；前提是共享关系和单拍容量都已经被证明。
• 一条指令通过 shared port 的拍数可以写成 ceil(required transactions / transactions accepted per cycle)；前提是 transaction 数和每拍接受能力已知。
• 如果一条指令拆成两个 micro-ops，而且都要串行通过每拍容量为 1 的 shared port，那么这条通路至少要花两拍接收它们。
• W0 的 path 忙时，W1 可能成为替代候选；前提是 W1 已 eligible，而且冲突发现时序允许 Scheduler 在相应选择点看到它。
• 微基准可以支持某个资源共享或 multi-cycle 模型；前提是已经用 SASS、依赖链、独立链和混合实验排除了主要替代解释。

公开资料不足

最重要的，但本文无法给出的信息😞

• 一个 Dispatch Unit 可以到达几个 Dispatch Ports。
• 两个 Dispatch Units 的可达 port 集合是否重叠。
• 一个 Dispatch Port 是否连接多个 execution pipelines。
• 一条 execution pipeline 是否可以从多个 ports 接收。
• 一个 Dispatch Unit 是否就是一个物理 port。
• multi-cycle behavior 期间保留的是 port、pipeline entry、内部 queue 还是其他资源。
• Scheduler 能否在晚期 dispatch 冲突发生的同一拍撤回并改选另一个 warp。
• Scheduler 和 Dispatch 之间是否存在未公开的通用 buffer，以及它的深度等细节。

不过，似乎也没必要探索拓扑图，有nsight观测到的metrics已经足够优化性能了

参考资料

1. NVIDIA Tegra X1 Maxwell Architecture Whitepaper
2. NVIDIA Tesla P100 / Pascal Architecture Whitepaper
3. NVIDIA Tesla V100 / Volta Architecture Whitepaper
4. NVIDIA Volta Architecture at Hot Chips 29
5. NVIDIA Turing GPU Architecture Whitepaper
6. NVIDIA A100 Tensor Core GPU Architecture Whitepaper
7. NVIDIA Hopper Architecture In-Depth
8. Inside NVIDIA Blackwell Ultra
9. Nsight Compute Profiling Guide
10. Nsight Compute：Instructions & Dependencies
11. CUDA Programming Guide：Independent Thread Scheduling
12. CUDA Binary Utilities：cuobjdump 与 nvdisasm
13. Dissecting the NVIDIA Volta GPU Architecture via Microbenchmarking
14. NVIDIA Developer Forums：FFMA、HMMA 与 multi-cycle dispatch 说明
